YT-511分子粘係列防水卷材

產（chǎn）品概論

該係列產品采用進口的高（gāo）性能樹脂材質胎基,該材質既有樹脂材質的高強度,又有PE材質的（de）高延伸性能。其膠粘層采用獨有zhuanli技術配方生產其中特別添加了極為親水性的羥基(OH)和羧基(CO0H)的長鏈（liàn）烴類側基高分助劑。其親水基團通過與水泥（ní）膠漿的水化產物產生鍵（jiàn）合作用,生成穩固的離子鍵和氫鍵,使防水層與基層（céng）形成穩定分子級粘接密封效果。根據不同施工（gōng）部（bù）位特點,共有如（rú）下三款產品.

產品特點

1:TPz卷材采用獨有zhuanli技術配方分子級自粘膠

膠質中添加親水助劑,親水基（jī）團（tuán）通過與水泥膠漿的水化產物產生鍵合作用,生成穩固的離子鍵和氫鍵,使（shǐ）防水層與基層形成（chéng）穩定分子級粘接密封效果,降低竄水隱患,保證防水質量。自粘膠層本體可在-20°C粘（zhān）結、水中粘結,全氣象條件下施工,有利於工期控製。該自粘膠層具有良好的蠕變性（xìng）能,能釋放應力,使卷材適（shì）應變形而不被

2:中置汽車防爆膜材質胎基（jī）(高強度、高延伸、高（gāo）穩定性)

Pz卷材采用進口高強樹脂膜（mó）胎（tāi）基，既有樹脂的高強度，又有（yǒu）PE的髙延伸,製成的防水卷（juàn）材:材性（xìng）穩定一高低溫均不起皺〔熱（rè）尺寸變化率<0.4^;延伸高一適應基層變形(延伸（shēn）率150?強度大一抗破壞能力強(180MPa,卷材（cái）拉（lā）力達500N

3:優異的不透水性能(普通卷材2倍以上)

PZ產品的不透水性可達到0.6MPa(水深（shēn）靜水壓60m水（shuǐ）柱)以上,而普通卷材的不透水（shuǐ）性是0.3MPa,TPZ卷材的不透水性指標是普通卷材的2倍（bèi）

4:耐久（jiǔ）性能更優異

采用歐美配方體係,橡膠與瀝（lì）青均勻分散、相互融合,顯著提高卷材耐久性（xìng）能、施工性能、耐酸（suān）堿鹽腐蝕性能

5:膠層防水,胎基也防水（shuǐ）,具有兩道防水功（gōng）效(聚酯胎SBS卷材胎基不（bú）防水

6:耐根穿刺係列,“物理+化學”雙重阻（zǔ）根更有保障

TPz卷材高強樹脂胎基（jī）,胎基致密性好,機械強度高(180MPa),物理阻根性（xìng）能優（yōu）異;以大禹zhuanli技術配方分子級自粘膠為本,添加德（dé）國進口化學阻根

7:濕鋪（pù）工（gōng）藝施（shī）工,與結構滿粘,可節省找平層

采用濕鋪工藝施工,對（duì）基層要求低,無明水即可施工,基層稍作提漿處理（lǐ）即可滿足TPZ卷材施工基麵要求,在基層施工完成後達到上人條件(強度（dù）1.2MPa)後即可施工,無需等待基層幹燥,亦節省了工期。視基層情況（kuàng）,可不用施作找平層,節約成（chéng）本與工期

8:各項性能均遠優異於SBs卷材,施工適用性（xìng）更好（hǎo）

TPZ卷材延伸性能（néng）、抗拉性能、抗（kàng）滲透性能等指（zhǐ）標均遠優異與自粘防水卷材

9:驗收方式采用“破損+閉水”試驗進行,在防水層發（fā）生成品破損時仍能保證防水安全性（xìng）能,TPZ卷材膠層良好的親（qīn）水性能,保證濕鋪密封安全性,能實現水中粘接,在閉（bì）水完成驗收通（tōng）過後,為（wéi）保證防水（shuǐ）安全性,在破損點位置直接進行破損點的修補。

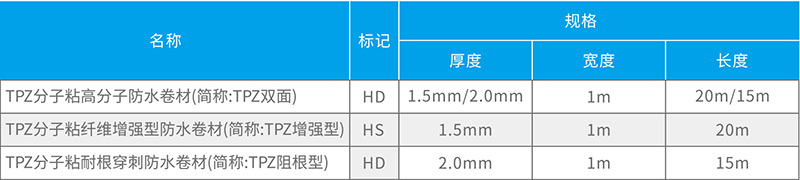

產品規格

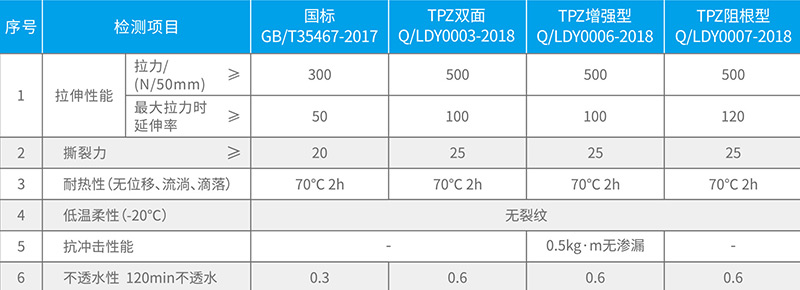

性能指標

執行標準（zhǔn）:濕鋪防水卷材GB/T35467-2017,高分子膜基高強度H類;耐根穿（chuān）刺防水卷材GB18967-2009

施工（gōng）規範

濕鋪“同步施工”做（zuò）法

防水層與基層凝土或水泥砂漿同時施工,防水基層混凝土/水泥砂漿施工2時後,當基層能承（chéng）載人體重（chóng）量時,即進行（háng）的防水層的濕鋪施工（gōng）

施工要點

基層處理（lǐ）(同步施工則省略此步驟)

①清潔及潤濕:高壓水槍清洗基麵,並對幹燥的平（píng）基麵要進行（háng）12小時以上的明水浸潤過程。立（lì）麵防水施工前,立麵需塗刷專用（yòng）TPZ封（fēng）底劑

②明水（shuǐ）清理:無明水施工,施工前對清掃後（hòu）回流的明水,揚撒水泥幹灰後,再進行二次清

2、水泥膠漿（jiāng）調製(稠度控製)

①平麵膠漿調製:水灰、專用膠粉的比例為:0.41:0.002。

②立麵膠漿調製（zhì）:水、灰、專用膠粉的比例為:00.004

3、趕漿排氣(卷材的鋪貼施（shī）工

①平基麵卷材（cái）鋪貼施工:施（shī）工基麵塗布厚度不小於2.0mm的水泥膠漿→在已塗好膠（jiāo）漿的防水基麵上展開卷材,展卷的

同時一並除去TPZ卷材下表麵（miàn）膜→拖抻對正卷材（cái）→趕漿排氣,並確保（bǎo）有連（lián）續的水泥漿排岀（chū）

②立麵卷材鋪貼施工:立麵基層人工用抹子批漿（jiāng）厚度大於1mm→除去卷材上表麵膜（mó）,並在其上連續均勻塗刷水（shuǐ）泥漿→拖抻對正卷材→趕漿排（pái）氣。

4、組織標準程序化施工

按施工程（chéng）序分組、分部進行施工。組織建立膠漿調製班組、卷材鋪設班組、趕漿（jiāng）排氣班組,責任到人、各負其職,施工過程（chéng）隻需簡單培訓即可（kě）實（shí）施作業。

適用範圍

TPZ分子粘高分子防水卷材適用於工業、民用、公共設施（shī）等建築的地下室、屋麵、廚衛間、遊泳池等（děng）部位的防水

TPZ分子粘纖維（wéi）增強型防水卷材∶適（shì）用於工業與民用建（jiàn）築地下工程底（dǐ）板的防水

TPZ分子粘耐（nài）根穿刺防（fáng）水卷（juàn）材;適用於（yú）有種植綠化需求的（de）地下室頂板或屋麵的工程防水

貯存和運輸

卷材在運輸與貯存中,應注意勿使包裝損壞（huài）,放置於通風幹燥處,堆高不應超（chāo）過平（píng）放五（wǔ）個卷材的高度。堆放時應襯墊平坦的木板,離地麵20cm,並應避免（miǎn）陽光直射,禁止與酸、堿、油類及有（yǒu）機溶劑等接（jiē）觸,且隔（gé）離（lí）熱源
